Produkteinführung
1. Titanbogen ist ein Metallbogen, der die gebräuchlichsten Standard-Rohrverschraubungen in Rohrleitungen und Geräten ist. Es wird durch den Biegeradius unterschieden. Es gibt zwei Typen: R=1DN und R=1.5DN.
2. Grundlegende Informationen
Technische Daten des Rohrkrümmers aus Titan
Klasse:Gr2UNS R50400,Gr7UNS R52400,Gr12UNS R53400
Die Winkel sind 180 Grad, 135 Grad, 90 Grad, 60 Grad, 45 Grad, 30 Grad usw
Normen: ASTM: ASTM B363, ASTM B861
ASME: ASME SB363 Gr. 2, ASME SB861, ASME SB861-13 Gr. 2H
Titan45 GradEllbogen und Titan90 GradEllbogenDie Maßtoleranzen vieler anderer Titan-Rohrverschraubungen entsprechen ASME B16.9. Die Wandstärke von Titanfittings muss ASME b36.19m Rohrwand entsprechen.
Detail zeigt

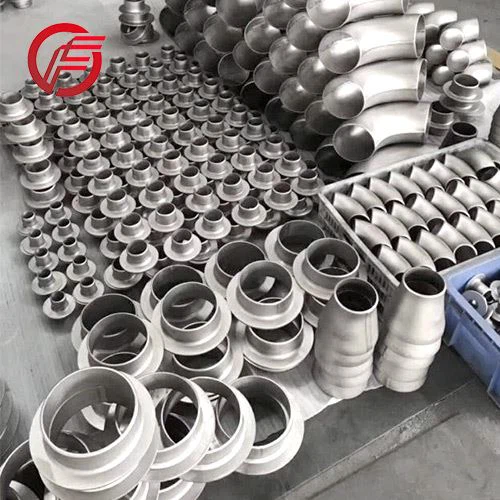

Ellbogen aus Titan
Rohrkrümmer aus Titan
3. Die drei am häufigsten verwendeten Titanbögen sind 45 Grad und 90 Grad und 180 Grad
Titanium elbow seamless from DN18 to DN200, and longitudinal weld elbows DN>200.
4. Titanbogen Standardbeschreibung
ASME/ANSI B16.9 werkseitig-gefertigte stumpfgeschweißte Rohrfittings aus geschmiedetem Stahl-
ASME/ANSI B16.11 Muffenschweißen und Gewindeschmieden von Rohrfittings
ASME/ANSI B16.28 Stahl Stumpfschweißen von Ellbogen und Rückbiegung mit kleinem Radius
ASME B16.5 Rohrflansche und Flanschfittings
MSS SP-43 geschmiedete Stumpfschweißfittings aus Edelstahl
MSS SP-79 Muffenschweiß-Reduziereinsatz
MSS SP-83 Muffenschweiß- und Gewindeverbindung
MSS SP-97 Integrierte verstärkte Muffe zum Muffenschweißen, Gewinde- und Stumpfschweißenden
5. Titanbogenanwendungen: Galvanik, Aluminiumoxidation (anodische Zersetzung), chemische Industrie, Uhrenindustrie, Medizin, Zucht, elektronische Hardware, Kunststoffe, chemische Industrie, Galvanik, Elektrolyse, medizinische Behandlung, Maschinen, Luftfahrt usw.
6. Abmessungen des Titanbogens mit langem Radius - ASME B16.9
| NPS | OD | Mitte bis Ende | |
| 90 Grad Ellbogen, A | 45-Grad-Ellenbogen, B | ||
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 ¼ | 42.2 | 48 | 25 |
| 1 ½ | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 ½ | 73 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 ½ | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457 | 686 | 286 |
| 20 | 508 | 762 | 318 |
| 22 | 559 | 838 | 343 |
| 24 | 610 | 914 | 381 |
| 26 | 660 | 991 | 406 |
| 28 | 711 | 1067 | 438 |
| 30 | 762 | 1143 | 470 |
| 32 | 813 | 1219 | 502 |
| 34 | 864 | 1295 | 533 |
| 36 | 914 | 1372 | 565 |
| 38 | 965 | 1448 | 600 |
| 40 | 1016 | 1524 | 632 |
| 42 | 1067 | 1600 | 660 |
| 44 | 1118 | 1676 | 695 |
| 46 | 1168 | 1753 | 727 |
| 48 | 1219 | 1829 | 759 |
